Как выбрать динамик

Существует много различных типов звукоизлучателей, однако наиболее распространены излучатели электромагнитного типа, или как их ещё называют, динамики.

Динамики являются основными конструктивными элементами акустических систем (АС). К сожалению, один динамик не способен воспроизвести весь слышимый диапазон частот. Поэтому для полнодиапазонного воспроизведения в акустических системах применяется несколько динамиков, где каждый рассчитан на воспроизведение своей полосы частот. Принцип работы низкочастотных (НЧ) и высокочастотных (ВЧ) динамиков одинаковый, отличия заключаются в реализации отдельных конструктивных элементов.

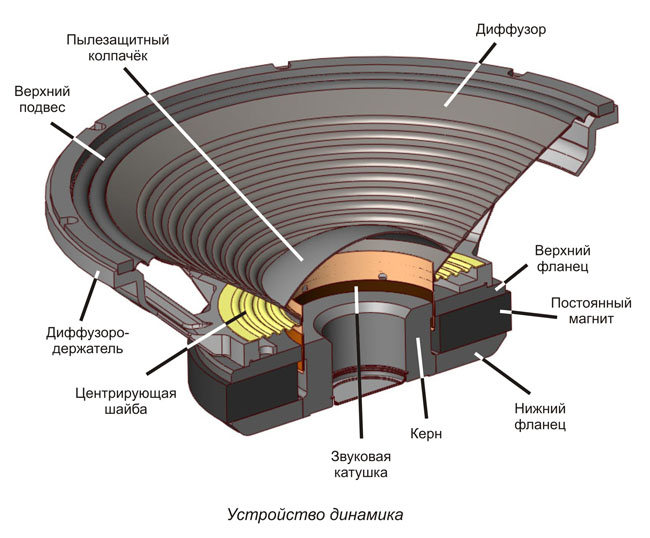

Принцип работы динамика основан на взаимодействии переменного магнитного поля создаваемого током, протекающим по проводу магнитной катушки, с магнитным полем постоянного магнита.

Несмотря на сравнительную простоту конструкции, динамики, предназначенные для работы в высококачественных акустических системах, имеют большое количество важных параметров, от которых зависит конечное звучание акустической системы.

Самым главным показателем, характеризующим динамик,  является полоса воспроизводимых частот. Она может быть указана в виде пары значений (нижней граничной и верхней граничной частоты), или приведена в виде амплитудно-частотной характеристики (АЧХ). Второй вариант является более информативным. АЧХ представляет собой графическую зависимость уровня звукового давления, создаваемого динамиком на расстоянии 1 метр по рабочей оси, от частоты. АЧХ позволяет оценить частотные искажения, вносимые динамиком в исходный сигнал, а также, в случае использования динамика в составе многополосной системы – выявить оптимальное значение частоты раздела разделительного фильтра. Именно АЧХ позволяет классифицировать динамик как низкочастотный, среднечастотный или высокочастотный.

Выбор низкочастотного динамика

Для НЧ динамиков, помимо АЧХ, существенной группой показателей являются так называемые Тиль-Смолл параметры. На их основе производится расчёт параметров акустического оформления для динамика (корпуса акустической системы). Минимальный набор параметров резонансная частота - fs, полная добротность - Qts, эквивалентный объём - Vas.

Тиль-Смолл параметры описывают поведение динамика в области поршневого действия (ниже 500Гц), рассматривая его как колебательную систему. Совместно с акустическим оформлением (АО), динамик представляет собой фильтр высоких частот (ФВЧ), что позволяет при расчётах использовать математический аппарат, позаимствованный из теории фильтров.

Оценка значений Тиль-Смолл параметров динамика, и в первую очередь, полной добротности Qts, позволяет судить о целесообразности применения динамика в акустических системах с тем или иным типом акустического оформления (АО).  Для АС с акустическим оформлением фазоинверсного типа в основном используются динамики со значением полной  добротности до 0,4. Стоит отметить, что фазоинверсные системы являются наиболее требовательными, с точки зрения проектирования, по-сравнению с АС, имеющими закрытое и открытое АО. Данная конструкция чувствительна к ошибкам, допущенным в расчётах и при изготовлении корпуса, а также при  использовании недостоверных значений параметров НЧ динамика.

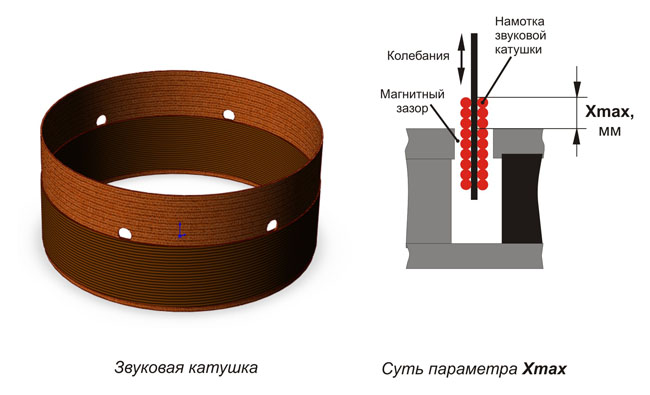

При выборе НЧ динамика большую роль играет  параметр  Xmax. Xmax показывает максимально допустимое смещение диффузора, при котором в зазоре магнитной цепи динамика сохраняется постоянное количество витков провода звуковой катушки (см. рис. ниже).

 Для сателлитных акустических систем подойдут динамики с Xmax=2-4мм. Для сабвуферов следует применять динамики с Xmax=5-9мм. При этом сохраняется линейность преобразования электрических колебаний в акустические на больших мощностях (и, соответственно, больших амплитудах колебаний), что проявляется в более эффективном излучении низких частот.

Если вы приняли решение об изготовлении акустической системы «своими руками», перед вами неизбежно встанет вопрос о выборе фирменных комплектующих, в частотности динамиков. Не имея опыта эксплуатации продукции различных производителей иногда сложно сделать оптимальный выбор. Приходится руководствоваться множеством факторов, сравнивать по многим параметрам, не только  имеющих отношение к паспортным характеристикам. Динамики АКТОН удачно дополнят вашу АС, поскольку, помимо высокого качества, обладают рядом преимуществ:

С модельным рядом динамиков АКТОН вы можете ознакомиться здесь.

Выбор высокочастотного динамика

При выборе ВЧ динамика, по АЧХ определяют нижнюю частоту воспроизводимого им диапазона. Необходимо чтобы полоса частот ВЧ динамика несколько перекрывала полосу частот НЧ динамика.

Некоторые ВЧ динамики предназначены для работы совместно с рупором. В отличие от ВЧ динамиков прямого излучения (или, как их называют, твиттеров), рупорные ВЧ динамики, благодаря свойствам рупора имеют более низкую граничную частоту воспроизводимого  звукового диапазона. Нижняя граничная частота такого ВЧ динамика может составлять  примерно 2000-3000Гц, что позволяет  во многих случаях отказаться от СЧ динамика в АС.

Из-за конструктивных особенностей, ВЧ динамики, как правило, имеют более высокую чувствительность, по сравнению с НЧ динамиками. Поэтому на этапе проектирования фильтра, в нём предусматривают цепь аттенюатора (подавителя), необходимого для понижения избыточного излучения, который приводит значения чувствительностей ВЧ и НЧ динамиков к одинаковому  уровню.

При выборе ВЧ динамика важно учитывать его мощность, которая выбирается исходя из мощности НЧ динамика. При этом мощность ВЧ динамика принимается ниже мощности НЧ динамика, что вытекает из анализа спектральной плотности звукового сигнала, соответствующей розовому шуму (имеющему спад в сторону высоких частот). Для практического расчёта мощности, рассеиваемой на ВЧ динамике в АС с частотой раздела 3-5кГц, можно воспользоваться  калькулятором на нашем сайте.

Напомним, ВЧ динамики недопустимо использовать без фильтра высоких частот  (ФВЧ), ограничивающего проникновение низкочастотной части спектра.

Факторы повреждения динамиков

В случае наступления нештатных режимов работы  возможны механические и электрические повреждения динамиков. Механические повреждения возникают, когда амплитуда колебаний диффузора превышает допустимую амплитуду, которая зависит от механических свойств элементов подвижной системы. Наиболее критичная частотная зона для таких повреждений находится вблизи частоты механического резонанса   динамика и ниже, т.е.  там, где амплитуда колебаний максимальна. Электрические повреждения возникают в результате необратимого перегрева звуковой катушки.  Наиболее критичная полоса частот для повреждений такого рода соответствует полосе, находящейся вблизи электро-механического резонанса динамика.  Повреждения обоих видов наступают в результате превышения максимально допустимой электрической мощности, подводимой к динамику. Для того чтобы избежать таких последствий  величина максимальной мощности нормируется.

Есть несколько стандартов, пользуясь которыми производители нормируют мощности своих изделий.Наиболее близким с точки зрения реальных условий в случае использования акустической системы для озвучивания массовых мероприятий можно привести стандарт AES. Мощность согласно этому стандарту определяется как квадрат среднеквадратического значения напряжения в определённой полосе розового шума, который динамик способен выдерживать в течении не менее 2-х часов, делённое на значение минимального импеданса Zmin. Стандарт регламентирует нахождение динамика в «свободном воздухе» без корпуса. Некоторые производители при испытаниях помещают динамик в корпус, приближая таким образом условия его работы к реальным условиям, что с их точки зрения,  приводит к более объективным результатам. Известное значение мощности динамика служит ориентиром при выборе усилителя, мощность которого должна соответствовать значению мощности AES динамика.

Стоит заметить, что реальное значение мощности, подведённой к динамику, с трудом поддаётся оценке без проведения специальных измерений и может отличаться в широких пределах даже при одинаковой установке регулятора уровня громкости на устройствах звукового тракта.

 На это могут оказывать влияние многие факторы, такие как:

Следующие меры повышают надёжность эксплуатации акустических систем:

Отметим, что акустические системы, которые используются для профессионального озвучивания (особенно в условиях дискотек) часто вынуждены работать на высоких мощностях. Во время работы нагрев звуковой катушки динамика может достигать 200 градусов, а элементов магнитной цепи - 70 градусов. Долговременная работа на предельных режимах приводит к тому, что динамики "горят". Это может быть вызвано превышением допустимой электрической мощности, подаваемой на динамик, а также неисправностью усилителя. Во многом, сохранность комплекта зависит от квалификации диджея. В связи с этим, какой бы динамик вы не выбрали, необходимо учитывать доступность ремкомплектов. При этом ситуация осложняется ещё и тем, что как правило единовременно сгорает не один динамик, а несколько, что выводит из строя весь комплект. Учитывая всё вышесказанное, заключим, что вопрос о сроках и стоимости поставки ремкомплектов также крайне важен на этапе выбора динамиков для АС.
